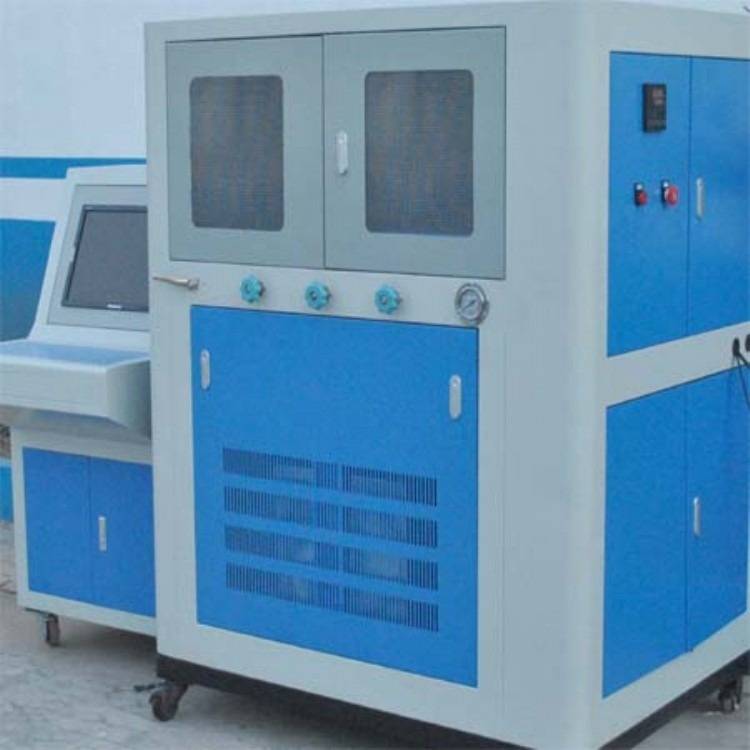

标题：涡轮增压管路循环脉冲试验台

一、概述

济南思明特科技有限公司生产的涡轮增压管路循环脉冲试验台适用于涡轮增压管路的 PVT 试验，即管路等内部介质（高低温空气）循环脉冲压力试验、管路内部（空气）及环境温度交变以及对应的三维振动试验。该试验台提供 3 个压力脉冲接口，可同时进行多个试件的测试。试验台可自动进行冲击试验，自动记录冲击次数，自动控制内部介质及外部环境温度，计算机屏幕可显示各试验的数据（脉冲进口、出口压力，介质温度，环境温度，振动振幅）曲线及波形，所有试验数据自动采集、自动处理、自动计算、自动存储，并支持多种方式查询及调用。

二、涡轮增压管路循环脉冲试验台参数

（1）脉冲压力可调范围：0~5bar，脉冲频率可调范围：0.1~1Hz，可试验波形：正弦波、 方波、梯形波、以及下图所示的复合波形。 对于正弦波（图 1） ，频率能够在 10~60 次/分钟可调。目前在用的频率有 12 次/分钟，30次/分钟。对于梯形波 （图 2） ， 能够在 3s 内实现升降压。 保压过程： 高压 0~10min 可调， 低压 0~30min可调 ，0~38h 是高压保压阶段；38~49h 是 Pu~Pm 的梯形脉冲阶段，升降压速率 1s，Pm 保压 5s，Pu 保压 5s；目前在用的有如下压力参数：Pu=1.4bar，Pm=1.5bar；Pu=1.3bar，Pm=1.4bar；Pu=1.7bar，Pm=2.15bar。 （2）压力脉冲可由程序设定按下述波形进行循环试验：Pm、Pu 值和时间均可设定。

三、振动

（1）振动频率：0.2-2 Hz；最大振幅 30mm，定频振动，可实现实验过程人工改变频率、 振幅 （2）振动产生方式:机械式。能够实现三维振动，和单维振动方式 （3）三方向加速度传感器。

四、型号选择

产品名称涡轮增压软管pvt试验脉冲疲劳试验机产品型号SUP_WMCXT_100基本原理计算机控制压力波形曲线，控制实验温度，控制振动性能参数试验压力0-0.5MPa控压精度±1％压力值分辨0.001MPa试验介质空气操作方式计算机控制或半自动控制测试工位1-4设备构成压力脉冲装置、温度控制装置、振动装置适用范围涡轮增压器软管
