铝管扁管水压爆破测试装置
一、产品介绍

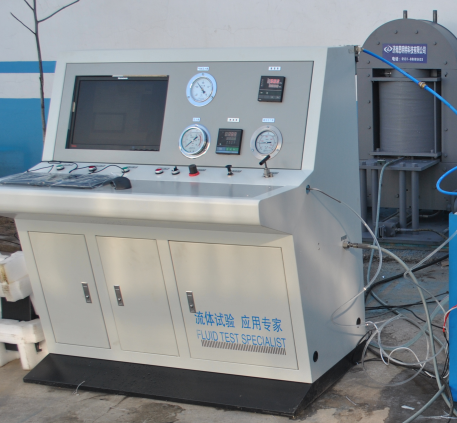

思明特铝管扁管水压爆破测试装置用于高频焊接覆层铝合金管的耐压爆破试验,设备为多用途型，在一套试压系统的基础上，仅通过更换夹具，即可分别用于扁管、方管、圆管的试压。
二、铝管扁管水压爆破测试装置技术参数
试压管子尺寸：铝圆管： 直径：φ16～φ50mm ，，
壁厚：0.6～2.5mm
铝矩型管：长边30～90mm
短边3～40mm
壁厚：0.6～2.0mm
铝扁管：长轴：13～42mm
短轴：1.3～3mm
壁厚：0.25～0.45mm
最大爆破压力：50MPa
压力测量精度： ≤±0.5%FS
介质/环境温度：室温工位数：2 （气缸夹紧工位和锁紧螺母夹紧工位）
试验样件长度：100 — 700mm
电源电压：220V AC
控制方式：计算机控制
试压介质：水
三、铝管扁管水压爆破测试装置工作原理
铝管扁管爆破试验台-铝扁管水压爆破测试仪主要是以压缩空气为动力源，以气液增压泵作为压力源，通过对驱动气压力的调节来实现输出压力的大小，通过输入气的流量来控制增压的频率，从而控制系统的输出流量。整套设备结构紧凑，操作简单，安全可靠，实现计算机自动控制功能。
四、铝管扁管水压爆破测试装置特点
该设备可实现 爆破试验、泄露试验、耐压试验功能，试验压力无级可调，泄压安全保护，自动停机报警功能。主要器件配备我公司成熟产品气动增压装置，可轻松实现输出压力任意可调、可控。采用液压加紧试样，并保证其气密性。管路系统采用非焊接式连接，技术先进，结构设计合理。试验过程中，可以自动进行压力补偿；试件破裂后压力迅速下降，系统自动停止加压。实现计算机控制功能，可以自由设定充水排气时间、保压时间、充气清洗时间、试验压力，试验过程中可以任意设定单段和多段保压测试，也可以保压后直接爆破，升压速度能保持恒定，可实现无级调节。试验数据和曲线参数实时显示、自动保存试验结果，并任意打印试验报表。
