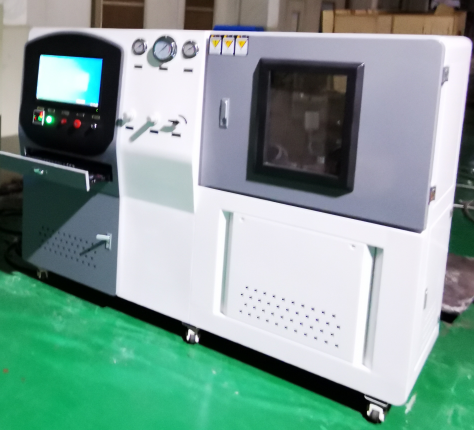

标题：太阳能水箱脉冲校验台

思明特压力主要应用于管件，阀门等设备的脉冲试验，整个控制系统采用工业控制计算机＋二次控制仪表系统＋传感器开关控制模式，并对所有的开关量进行闭合PLC监控，并采用逻辑关系，保证系统的安全和可靠，能够进行故障记录，自动系统锁定逻辑，保证无人值班的试验安全。主要用于汽车空调冷凝器、发动机散热器、油冷器蒸发器、加热器、以及空调管路、冷却液管路和油管路等部件耐液压脉冲压力疲劳性能的测试,可实时显示脉冲压力波形(设定波形和实际波形)、压力值、循环次数、流体温度、环境温度等参数，可对试验压力，试验温度，试验次数等进行控制。

二、太阳能水箱脉冲校验台系统构成

脉冲压力发生器由充液系统、排气系统、加热系统、脉冲动力系统（液压站）、脉冲压力伺服系统、循环系统组成。

充液系统：

该系统由液位传感器、集液箱、过滤器、充液气控球阀组成。该系统完成整个循环系统中所有容积的介质充注与补充。该系统是通大气的，与排气系统组成一个充液排气开式循环回路。

排气系统：

该系统由排气气控球阀、排气集液箱、液位传感器、排气阀组成。排气是否彻底会直接影响到压力波形的产生，它是压力波形产生的必要条件。该系统安装在系统管道的最上端，有利于排气。

加热系统：

该系统为液体循环工质湿式加热系统，湿式循环加热系统是维持脉冲试验介质的设定温度，使整个循环系统处于一个设定的热平衡中，该系统由高温循环泵、集液罐、加热器、温度传感器组成。

脉冲动力系统：

脉冲动力系统给脉冲的发生装置提供一个恒压源，还包含一个压力切换装置。该系统由液压箱、液压泵、液压阀、蓄能器、过滤器、压力继电器等元器件组成。

脉冲压力伺服控制系统：

该控制系统是设备的核心。系统由伺服阀、伺服油缸、位移传感器组成

三、太阳能水箱脉冲校验台主要基本参数

1)试验介质：耐高温液压油，具体种类和型号由供方推荐，需方确认；

2)介质温度范围：40～150℃任意设定；

3)介质控温精度：±3℃；

4)介质温度波动度：±1℃；

5)脉冲压力：0～25.0MPa任意可调；

6)脉冲频率：0.2～3.0Hz可调；

7)压力脉冲次数：0～1,000,000次任意设定；

8)低压残余压力：视试件内阻而定，原则上应可达到0MPa；
