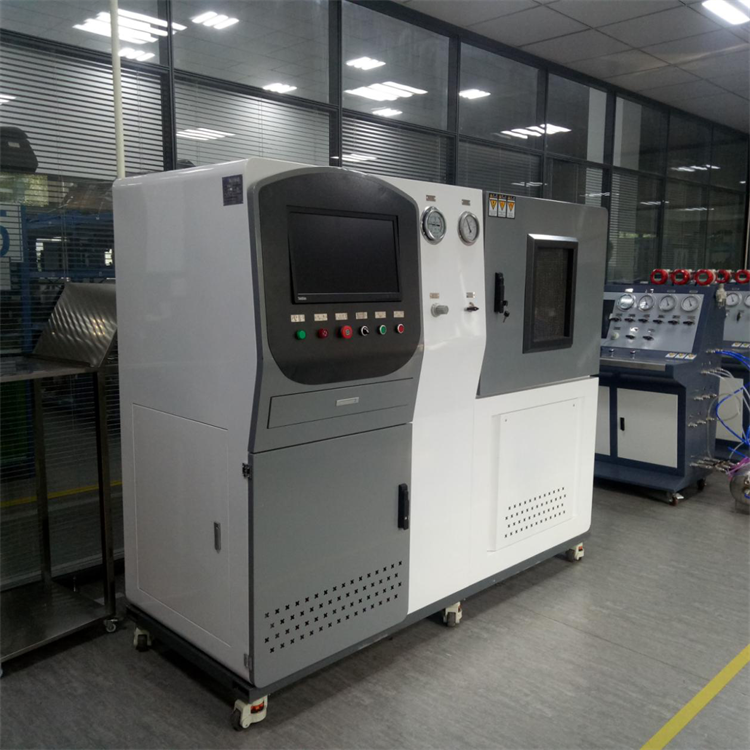

标题：铝扁管水压爆破检测仪

一、产品介绍

铝扁管水压爆破检测仪用于高频焊接覆层铝合金管的耐压爆破试验,设备为多用途型，在一套试压系统的基础上，仅通过更换夹具，即可分别用于扁管、方管、圆管的试压。

二、铝扁管水压爆破检测仪技术参数

试压管子尺寸：铝圆管： 直径：φ16～φ50mm ，，壁厚：0.6～2.5mm铝矩型管：长边30～90mm 短边3～40mm 壁厚：0.6～2.0mm铝扁管：长轴：13～42mm 短轴：1.3～3mm 壁厚：0.25～0.45mmZ大爆破压力：50MPa压力测量精度： ≤±0.5%FS介质/环境温度：室温工位数：2 （气缸夹紧工位和锁紧螺母夹紧工位）试验样件长度：100 — 700mm电源电压：220V AC控制方式：计算机控制试压介质：水

三、工作原理

铝扁管水压爆破检测仪主要是以压缩空气为动力源，以气液增压泵作为压力源，通过对驱动气压力的调节来实现输出压力的大小，通过输入气的流量来控制增压的频率，从而控制系统的输出流量。整套设备结构紧凑，操作简单，安全可靠，实现计算机自动控制功能。

四、铝扁管水压爆破检测仪特点

该设备可实现 爆破试验、泄露试验、耐压试验功能，试验压力无级可调，泄压安全保护，自动停机报警功能。主要器件配备我公司成熟产品气动增压装置，可轻松实现输出压力任意可调、可控。采用液压加紧试样，并保证其气密性。管路系统采用非焊接式连接，技术 ，结构设计合理。试验过程中，可以自动进行压力补偿；试件破裂后压力迅速下降，系统自动停止加压。实现计算机控制功能，可以自由设定充水排气时间、保压时间、充气清洗时间、试验压力，试验过程中可以任意设定单段和多段保压测试，也可以保压后直接爆破，升压速度能保持恒定，可实现无级调节。
