安全阀校验台以及低温阀门试验机

时间:2022-03-02 08:16:14  点击:

  大家知道安全阀校验台么?对它的认知有多少呢?那什么是低温阀门试验机呢?它的设备组成是什么呢?那么带着这几个问题,让技术人员带领我们去详细的了解吧!

  一:安全阀校验台

  (1)、设备简介:

  安全阀校验台适用于直接载荷式和先导式安全阀的整定压力、回座压力和密封性等性能测试,同时可进行安全阀的密封性能测试。可通过手动三爪或液压三爪卡盘进行快速装夹,最大可装夹10"阀门。

  安全阀校验台是一种离线模拟安全阀工作环境,并使内部压力升高至安全阀起跳,同时可以通过该装置上的压力表显示安全阀的起跳压力的装置。可校验安全阀起跳压力(也叫开启压力、整定压力)密封试验压力。

  (2)、相关参考执行标准:

  1、 GB/T 12241 安全阀一般要求;

  2、 GB/T 12242 压力释放装置性能试验规范;

  3、 GB/T 12243 弹簧直接载荷式安全阀;

  4、 GB/T 32291 高压超高压安全阀离线校验与评定;

  5、 TSG ZF001 安全阀安全技术监察规程;

  6、 其他标准。

  (3)、主要技术参数:

  1、 加压范围:0~70MPa;(可更高,目前已可达500MPa)

  2、 试验介质:氮气、空气或水;(特殊介质请咨询)

  3、 介质温度:常温;(特殊温度要求请咨询)

  4、 测试工位:1个;(可扩充)

  5、 适用口径:DN10~DN600;

  6、 装夹方式:手动、三卡爪夹紧;

  7、 夹紧力:0~50T;(根据压力和口径可选)

  8、 阀门种类:法兰式或螺纹式;

  9、 压力测量精度:0.4级压力表(多接口)、±0.5%FS传感器(可选更高精度0.1%F.S);

  10、 计时范围:0~999h;(可选项)

  11、 驱动空气:0.5MPa≤P≤0.8MPa;

  12、压缩空气质量要求:过滤精度:15μm、常压露点:3℃、含油量(PPM):≤5.0;

  13、电源电压:AC380V 50Hz;

  14、外形尺寸:1550×1120×1650(主机)、860×860×700(夹具)。

  (4)、主要功能及特点:

  1、 高精密的调压阀调节输出压力,通过控制柜上的按钮开关手动控制试验过程;

  2、 自动液压夹紧系统,工作台采用三卡爪形式,输出力稳定,分布均匀,方便阀门快速安装定位,夹紧压力源采用美国进口增压泵,压力大且能够自动补压,保证试压过程系统的压力稳定和防止安全阀松动;

  3、 所有高压阀门、管件及接头均采用美国进口316材质产品,系统采用无焊连接,锥面密封,适合于绝大多数液压系统密封要求,保证耐压等级,安全可靠;4、

  4、采用美国SC进口高质量气动液体增压泵和气动气体增压泵,利用气动增压技术,稳压保压平稳无波动,输出压力可调节;

  5、 以及进口Parker和SMC高质量气动元件,超高压阀门、管件、接头则使用美国进口HIP高质量产品;

  6、 采用0.4级以上压力表,并提供不同量程压力表分布,提高检测精度;

  7、 采用自动压力采集系统检测开启压力具有超压、超时、泄露监控功能,可自动报警并终止试验;

  8、 自动采集监控系统功能。(可选项)

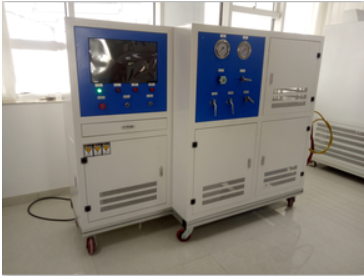

  二:低温阀门试验机

  (1)、设备简介:

  低温阀门试验机设备适用各种低温阀门在低温状态下进行低温性能测试,最低测试温度可至-196℃。

  (2)、参考执行标准:

  《JBT 12003 阀门低温试验装置规范》等。

  (3)、主要技术参数:

  1、试验介质:氮气、氦气;

  2、 试验压力:0~100MPa;

  3、试验温度:可到-196℃;

  4、 试验范围:低温闸阀、截止阀、止回阀、球阀、蝶阀、安全阀等;

  (4)、设备组成:

  低温系统(低温储罐、低温试验槽、浸渍式降温/喷淋式降温)+压力管路系统+测控系统等。

  以上就是给大家分享的安全阀校验台以及低温阀门试验机。希望上述分享可以给大家带来帮助。如果您想要了解更多的知识,有不清楚的地方,欢迎致电思明特科技有限公司。
